Диагностика к заказу 23446

15.06.2023 поступило обращение от физического лица Сергея, которому присвоен код клиента 101197, на приглашение специалиста отремонтировать роллетные ворота в ТЦ Красная площадь, г. Новороссийска, устранить причину трения роллетного полотна

В данном торговом центре запрещены ремонтно-строительные мероприятия в рабочие часы. На основании выше указанной информации сформирован счёт на диагностику, который находится в ссылке: Счёт на диагностику.pdf

Осмотр роллетных ворот выявил следующее:

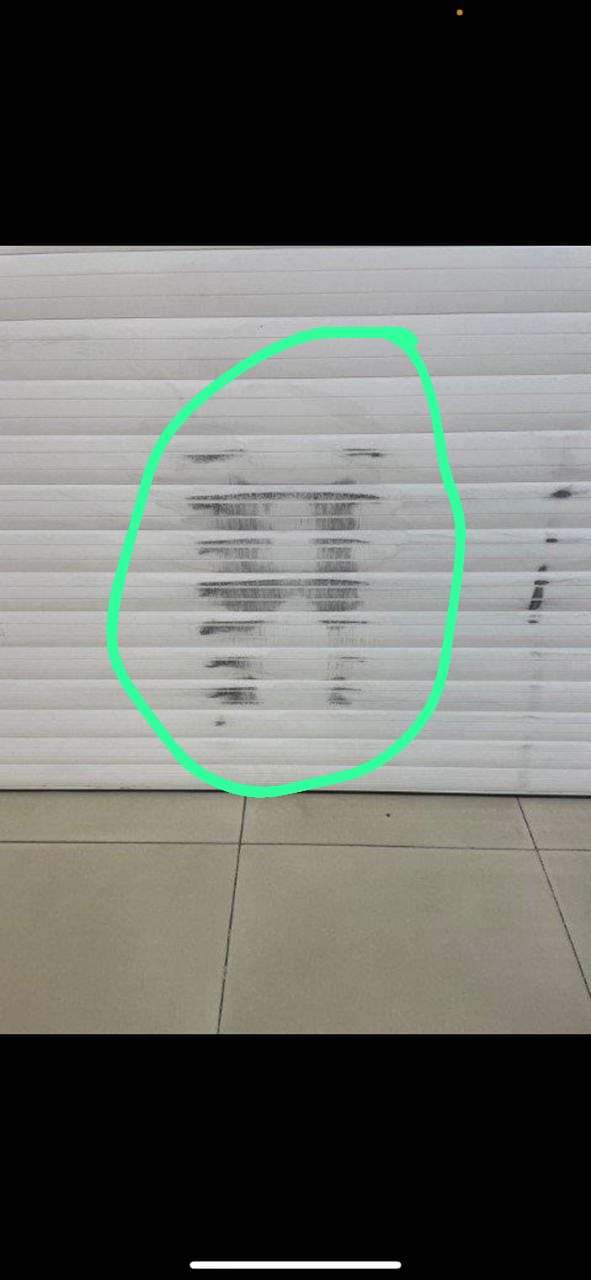

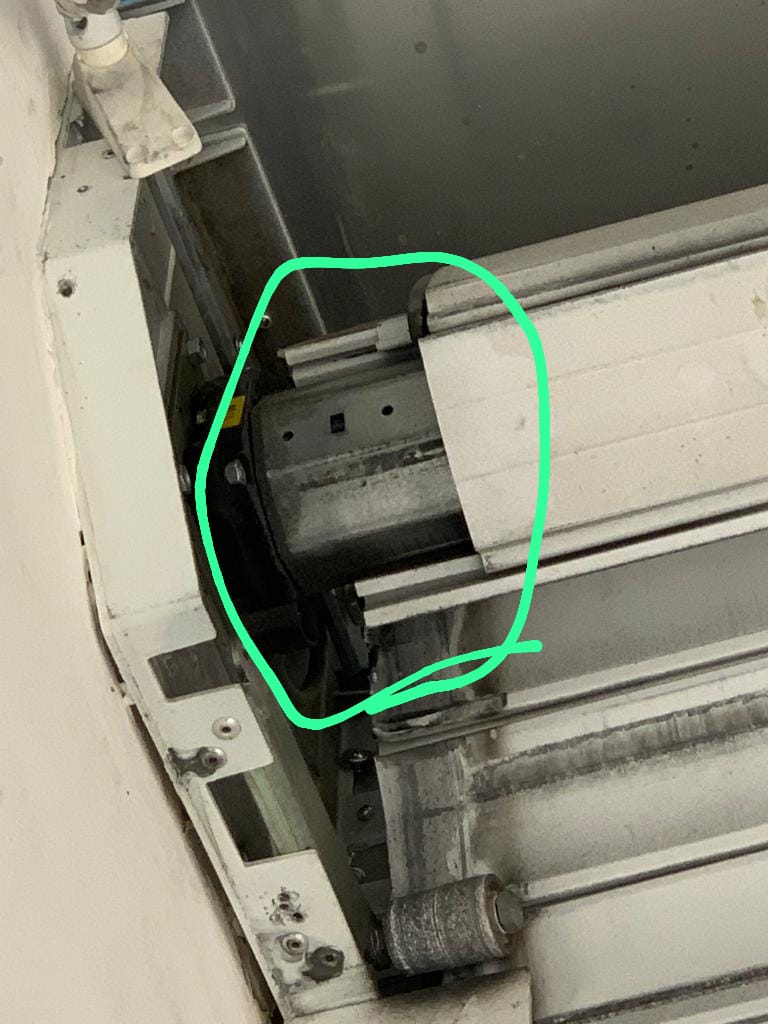

Причиной трения является изначальное несоответствие сборки роллетных ворот. Не предусмотрены соотношения веса роллетного полотна с комплектующими. О чём доказала специализированная, лицензионная  программа расчета изделий ALUTECH. На данном роллетном изделии установлен вал, диаметром 70 мм. Программа требует вал диаметром 102 мм. Установленный вал прогибается под весом полотна, который в два раза выше положенной весовой нагрузки. Следствием чего происходит до гарантийный износ двигателя, опорных элементов крепления вала и изгиб полотна.

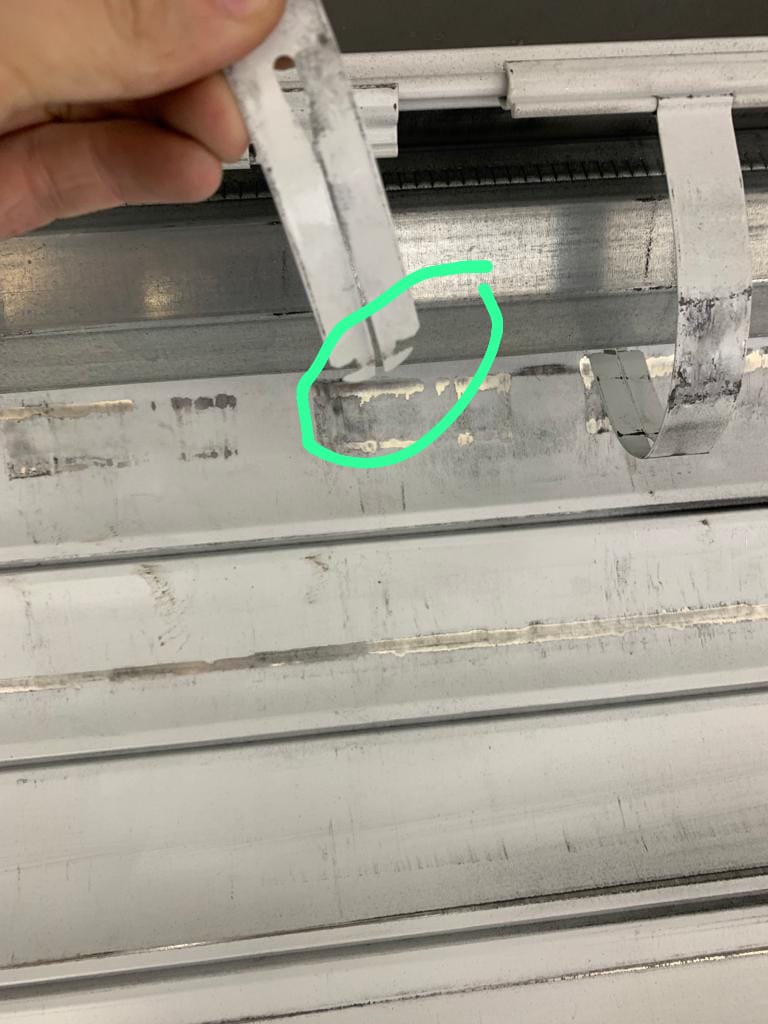

Крепежи полотна к валу, должны располагаться равномерно по длине. Сторонние специалисты, чтоб обойти перегруз вала в центре, сместили крепления к краям, на более выносливые места, это двигатель и опорная капсула. Следствием чего стало не правильное скручивание полотна в короб.

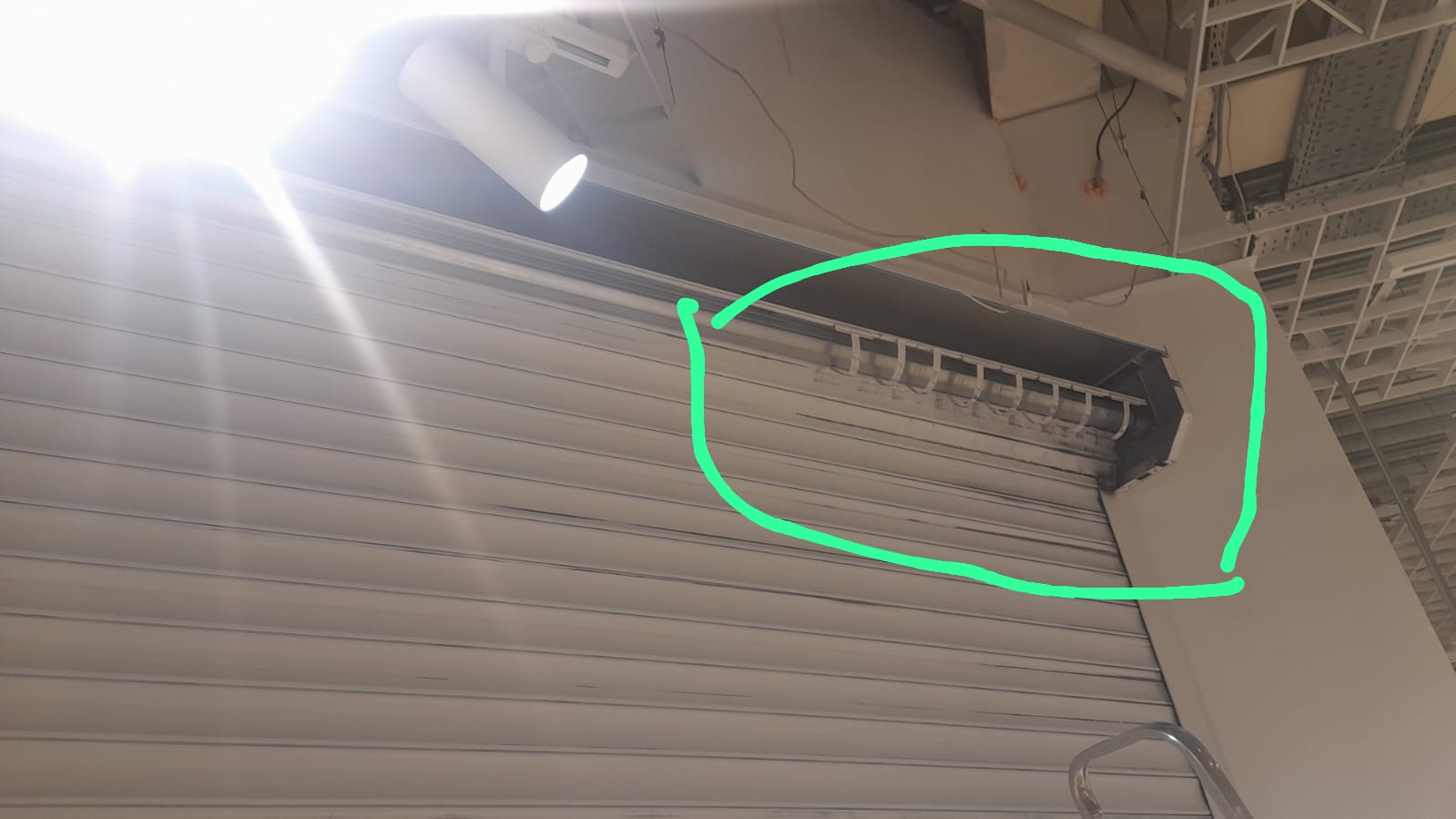

Последние ламели полотна требуют ремонта. Пошло смещение. Это грозит обрыву питания привода. Короткому замыканию.

Установлены слабые крепежи для данного полотна.

Должны использоваться не тяговые пружины как на фото, а ригеля фиксирующие.

На основании выше указанной информации рекомендуем произвести следую:

1. Заменить вал на 102 мм
2. заменить крепежи полотна
3. исправить смещение ламелей

ВНИМАНИЕ! Замена вала, несёт за собой замену прилагающих к нему комплектующих:

1. Внутривальный электро-привод
2. Кольца дистанционные
3. Капсула регулируемая
4. суппорт с подшипником
5. профиль фиксирующий

С Уважением!

Команда Спасения Оконных Систем.
